| 品牌：上海龙崇 | 型号：Q41F46 | 材质：衬氟 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：15-250mm | 适用介质：弱酸碱介质 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：配件 | 用途：截止 |
| 类型(通道位置)：直通式 | 作用对象：弱酸碱介质 | 规格：DN15 |
| 是否跨境货源：否 |
概述

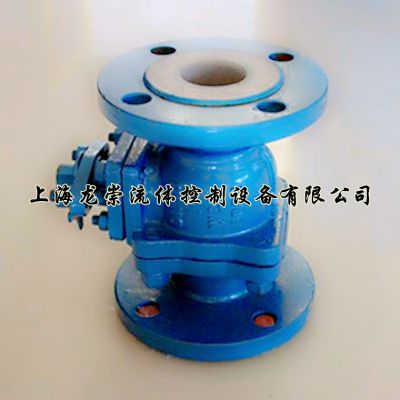

Q41F46衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
【产品特点】
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸（锻）为一体，***了由于压力变化引起阀杆冲出承压件内的可能性，从根本上***了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
【执行标准】
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
【性能参数】
型号 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
工作压力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
适用温度（℃） | -10～150 | -20～150 | |||
适用介质 | 腐蚀性介质 | ||||
材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸钢内衬聚四氟乙烯 | ||
球体 | 铸钢外包聚四氟乙烯 | ||||
密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | |||
填料 | 聚四氟乙烯 | ||||
主要外形和连接尺寸
公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 参考值 | |||||||
DN | L | D | D1 | D2 | f | b | Z-Φd | H | Do |
15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 |
20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 |
25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 |
32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 |
40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 |
50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 |
65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 |
80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 |
100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 |
125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 |
150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 |
200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 |
250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 |
