| 品牌：上海龙崇 | 型号：T40H | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：是 | 公称通径：15mm |
| 适用介质：水、 弱酸碱介质 | 压力环境：低压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：手轮 |
| 形态：球式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：硬密封型 | 规格：15-600 |

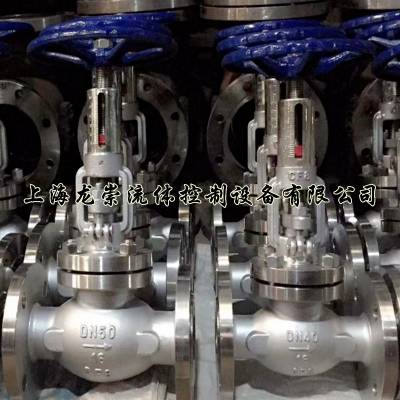

T40H大连式手动调节阀 不锈钢手动流量调节阀、TS40H手动自锁调节阀适用于工作压力 ≤1.6MPa、介质温度 ≤200℃（和 ≤2.5MPa、介质温度 ≤350℃）的蒸汽或热水管路上作为调节流量之用。按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密将管路关闭为止。手动调节阀及手动自锁调节阀主要用于城市集中供热．循环水工程热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用可取代节流孔板，是一种可变孔径的节流装置。
产品特点：
1、改善供热供况：凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能。因此，各采暖建筑物的冷热不均现象得到有力改善。
2、节省能源：热力管网由于温度压力失调，造成某些分支流量过大，使一些建筑温度过高，用户不得不开窗户，达到节省能源的目的。
3、改善网管水力的工况：手动调节阀能按照额定流量进行控制，将网管超量运行的流量降低，使原来的水工况恶化程度得到一定的改善。
本公司生产的T40H大连式手动调节阀及自锁手动调节阀主要用于城市集中供热，区域供热，循环水工程，热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用，可取代节流孔板，是一种可改变孔径的节流装置。
主要零件材料
零件名称 | 材料 |
阀体、阀盖、填料压盖 | 灰铸铁、铸钢、不锈钢、黄铜 |
阀杆、阀瓣、密封圈 | 不锈钢 |
阀杆螺母 | 黄铜 |
主要技术参数
公称压力PN（MPa） | 试验压力（MPa） | 工作压力（MPa） | 工作介质 | 介质温度(℃) | ||
壳体 | 密封 | P20 | P12 | |||
1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水、蒸汽 | ≤200 |
主要外形尺寸
型号 | 公称压力 | 公称通径 | 尺寸（mm） | |||
L | H | H1 | DO | |||
T40H-16 | 1.6 | 15 | 130 | 150 | 160 | 80 |
20 | 150 | 160 | 170 | 80 | ||
25 | 160 | 182 | 197 | 120 | ||
32 | 180 | 192 | 210 | 140 | ||
40 | 200 | 250 | 275 | 160 | ||
50 | 230 | 264 | 295 | 180 | ||
65 | 290 | 380 | 420 | 220 | ||
80 | 310 | 413 | 460 | 280 | ||
100 | 350 | 466 | 520 | 300 | ||
125 | 400 | 540 | 620 | 350 | ||
150 | 480 | 623 | 710 | 400 | ||
200 | 495 | 687 | 825 | 450 | ||
250 | 622 | 782 | 915 | 500 | ||
300 | 698 | 914 | 1080 | 550 | ||
350 | 787 | 968 | 1150 | 680 | ||
400 | 914 | 1037 | 1250 | 680 | ||
