| 品牌：上海龙崇 | 型号：Q46F | 材质：铸钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：40-1200mm | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：换向 |
| 驱动方式：手动 | 零部件及配件：配件 | 用途：换向 |
| 类型(通道位置)：四通 | 作用对象：水 | 规格：DN40 |
| 是否跨境货源：否 |
用途
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能***了阀门的稳定性。
3、使用寿命长： 阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE， 能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
执行标准
I 设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3 法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
结构特点：

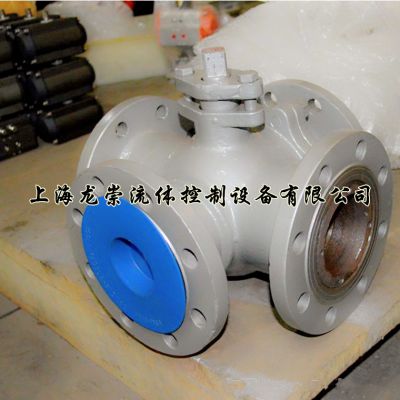

四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90°时，能使相近的两个通道实现两两相同。
本阀门系列可配置多种驱动装置。
四通球阀介质流向原理
如图所示，“LL&＃39;’型四通球阀只需操作板手或执行器将球体转动90’，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
性能规范
公称压力 | 常温 | 壳体试 | 气密封 | 高压密封 |
1．6 | 1．6 | 2．4 | 0．6 | 1．76 |
2．5 | 2．5 | 3．8 | 0．6 | 2．75 |
4．0 | 4．0 | 6．0 | 0．6 | 4．4 |
C1aSSl50 | 2．0 | 3．0 | 0．6 | 2．2 |
壳体材料 | 阀座材料 | 适用温度 | 适用介质 |
碳钢C型 | 聚四氟乙烯 | ≤150℃ | 水＼蒸汽 |
对位聚苯 | ≤300℃ | 油晶等 | |
铬镍钛钢 | 聚四氟乙烯 | ≤150℃ |
|
对位聚苯 | ≤200℃ | ||
铬镍钼 | 聚四氟乙烯 | ≤150℃ |
|
对位聚苯 | ≤200℃ |
