| 品牌：上海龙崇 | 型号：QB941F | 材质：铸钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：15-200mm | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：电子 | 零部件及配件：执行器 | 用途：调节 |
| 类型(通道位置)：直通式 | 作用对象：水 | 规格：DN15 |
| 是否跨境货源：否 |
概述

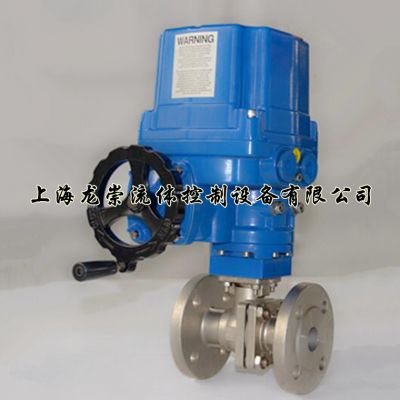

Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL、QT等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
| 性能指示 | |
| 泄漏量：完全切断严密不漏（试验介质为水）。 |
规格参数
QT电动执行机构技术参数 | 阀体参数 | |||
1.输入信号：4～20mADC 1-5VDC | 公称通径 | DN10～300mm | ||
公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |||
泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 | ||
执行机构 | 可另配PSQ、UNIC、361RS等 | |||
流量特性 | 快开特性 | |||
可调范围 | DN15-80 | DN100-300 | ||
250:1 | 350:1 | |||
基本误差 | ±1% | |||
死区 | ≤1% | |||
回差 | ≤1% | |||
适用温度
| 密封面 | |||
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
| ||||
QT系列电动执行机构是具有自动调试，故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统，无需外配伺服放大器的一体化产品，可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。
减速器采用二级精密蜗轮蜗杆传动机构，具有低噪声、高效率、自锁性等特点；手操机构具有通电自动复位功能；整机具有可靠的过热、过载和限位的三项保护，可确保产品的安全运行。
产品外壳防护性能达到IEC IP67，NEMA 4和6 标准，具有***的户外使用性能。
产品按组合方式具有二位和比例两个系列，并具EXd II BT4防爆等级，可以满足各类角行程调节阀的配套，是国内现有高性能价格比电动执行机构的选择。
外形尺寸
公称压力(MPa) | 公称 | L | H(mm) | 重量（kg） | ||||||
mm | mm | Q41 | Q341 | Q641 | Q941 | Q41 | Q341 | Q641 | Q941 | |
1.6 | 15 | 130 | 62 | 210 | 3.5 | 7 | ||||
20 | 140 | 68 | 225 | 355 | 4.5 | 8.5 | ||||
25 | 150 | 75 | 230 | 385 | 5.5 | 11 | 12 | |||
32 | 165 | 85 | 240 | 400 | 7 | 13 | 20 | |||
40 | 180 | 95 | 265 | 460 | 12 | 17 | 25 | |||
50 | 200 | 110 | 285 | 485 | 21 | 26 | 30 | |||
65 | 220 | 130 | 365 | 570 | 26 | 40 | 58.5 | |||
80 | 250 | 155 | 380 | 605 | 28 | 50 | 64.5 | |||
100 | 280 | 180 | 420 | 640 | 49 | 70 | 75 | |||
125 | 320 | 250 | 385 | 550 | 735 | 50 | 85 | 90 | 93 | |
150 | 360 | 275 | 420 | 580 | 795 | 80 | 110 | 96 | 143 | |
200 | 400 | 345 | 455 | 610 | 138 | 200 | 186 | 200 | ||
