| 品牌：上海龙崇 | 型号：Y42H/YA802Y | 阀瓣开启高度：全启式安全阀 |
| 结构形式：弹簧式 | 3C阀门类别：工业 | 加工定制：是 |
| 连接形式：外螺纹 | 材质：铸钢 | 公称通径：15mm |
| 适用介质：水 | 标准：国标 | 流动方向：单向 |
| 零部件及配件：阀体 | 形态：角式 | 压力环境：高压 |
| 类型(通道位置)：直角式 | 阀体构造：封闭式 | 规格：DN15 |
概述

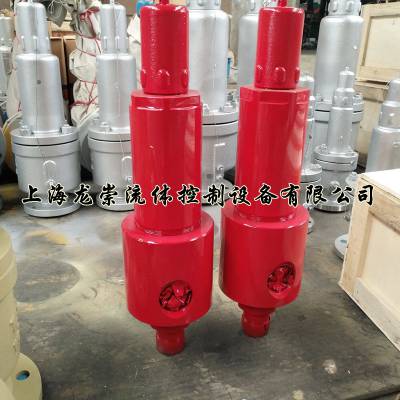

Y42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上，作为超压保护装置。
主要性能规范
型号 | 公称压力 | 开启压力分级 | 工作温度（℃） | 适用介质 |
AY42H-160 YA802Y-160 | 16.0 | 6.3～16.0 | 200 | 水、油品等 |
AY42H-250 YA802Y-250 | 25.0 | 10.0～25.0 | ||
AY42H-400 YA802Y-400 YA802Y-600 | 40.0-60.0 | 20.0～60.0 |
主要零部件材料
NO. | 零件名称 | 材料 |
1 | 阀体 | 碳钢 |
2 | 阀座 | 不锈钢 |
3 | 阀瓣 | 不锈钢 |
4 | 阀盖 | 焊接件 |
5 | 弹簧 | 50CrVA |
外形尺寸和连接尺寸
型号 | 公称通径 | 尺寸 | ||||
Rc | ZG | L | L1 | ≈H | ||
YA802Y-600 | 15 | 1/2" | 1/2" | 52 | 90 | 250 |
25 | 1" | 1" | 52 | 113 | 275 | |
40 | 11/2" | 11/2" | 52 | 157 | 336 | |
型号 | 公称通径 | 尺寸 | |||||||||
D | D1 | K | M | Z-?d | b | L | L1 | Rc | ≈H | ||
AY42H-160 AY42H-250 AY42H-400 | 15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1/2" | 329 |
25 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 1" | 447 | |
25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 11/2" | 485 | |
32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2" | 570 | |
