| 品牌：上海龙崇 | 型号：ZMQS | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 公称通径：20-100mm |
| 适用介质：水、 蒸汽、 空气 | 压力环境：高压 | 工作温度：高温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：Y型 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：硬密封型 | 规格：DN20 |

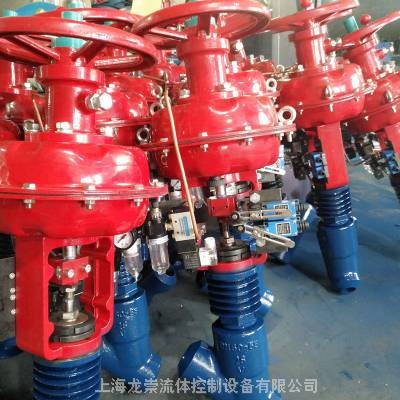

ZMQS气动薄膜Y型疏水阀是本公司根据热电厂设备疏水而专业开发设计生产的***蒸汽疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。阀芯、阀座采用整体硬质合金，关闭内漏≤V***，可拆卸中腔密封设计，***外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
二、气动疏水阀工作原理：
ZMQS气动薄膜Y型疏水阀由新系列气动薄膜执行机构和Y型疏水阀二部分组，Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。
执行机构有正、反二种作用形式；当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。
ZMQS气动薄膜Y型疏水阀原理：
当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。
规格和技术参数：
ZMQS气动薄膜Y型疏水阀由正作用和反作用之分，其公称通径等级DN（MM）由20～100；公称压力等级PN由150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多个等级之分；气源压力（MPA）0.14～0.4；信号范围PR（KPA）20～100，40～200；泄漏量几乎近似于0泄漏该产品的有多种规格可供选择。
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
流量系数 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 100 | ||
额定行程 | 16 | 25 | 40 | |||||||
膜片有效面积 | 280 | 400 | 600 | |||||||
公称压力 | 150LB(2.0MPa)--1500LB(25.0MPa) | |||||||||
工作温度 | -445 | |||||||||
信号范围 | 20-100 40-200 | |||||||||
起源压力 | 0.14-0.04 | |||||||||
允许泄漏量 | 小于V*** | |||||||||
接管螺纹 | M10X1 | M16X1.5 | ||||||||
客户订购须知：
客户订购ZMQSY型气动薄膜Y型疏水阀请告是否带有附件，以便我们正确选型。如果使用单位选择用ZMQSY型气动薄膜Y型疏水阀请按型号直接向玉武销售部门订购，如果 客户使用的产品有附加要求或者使用环境复杂时，您可以提供您的设计图纸和相关参数，由本公司的技术工程师为您把关
