| 品牌：上海龙崇 | 型号： ZCG | 材质：不锈钢 |
| 类型(通道位置)：先导式 | 连接形式：法兰 | 3C阀门类别：工业 |
| 适用介质：弱酸碱介质 | 流动方向：单向 | 用途：截止 |
| 公称通径：15-300mm | 工作温度：350℃ | 位置数：二位 |
| 使用压力：0.1-1.0mpa | 有效截面积：0.001mm? | 动作方式：常闭 |
| 最高动作频率：1S | 规格：DN15 | 规格1：DN15 |
| 是否跨境货源：否 |
用途

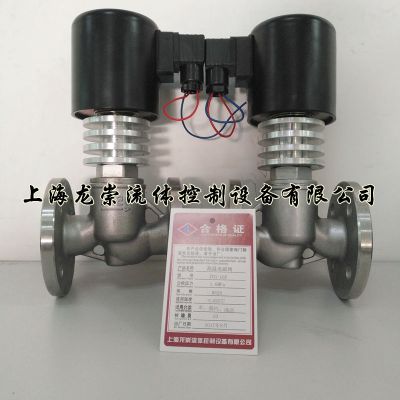

ZCG超高温电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。
产品特点
耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。
耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能良好。
耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。
·先导活塞式
·体积小，重量轻
·散热机构，设计紧凑
·活塞结构，经久耐磨
·特殊场合可持续长时间通电
·压力范围：1.6Mpa、2.5Mpa、4.0Mpa
超高温电磁阀技术参数
操作方式 | 常闭 | 通电打开、断电关闭 | ||||||||||||||
常开 | 通电关闭、断电打开（型号后加“-K”表示） | |||||||||||||||
参数型号 | ZCG | |||||||||||||||
介质温度 | ≤450℃ | |||||||||||||||
使用介质 | 过热蒸汽、热空气、高温导热油等超高温液体或气体 | |||||||||||||||
通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
连接尺寸(G) | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | ||||||||||
压力（Mpa） | 0.04~1.6 | 0~1.6 | ||||||||||||||
功率 | AC：40W、DC：45W | |||||||||||||||
电压偏差 | 允许波动±10% | |||||||||||||||
材 料 | 阀体 | 不锈钢 | ||||||||||||||
密封 | ***聚四氟乙烯PTFE·金属硬密封 | |||||||||||||||
环境温度 | -40~80℃ | |||||||||||||||
连接方式 | 内螺纹·法兰 | |||||||||||||||
电气连接 | 接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65 | |||||||||||||||
使用电压 | AC220V 50Hz/60Hz、DC:24V·其余根据要求 | |||||||||||||||
特殊选配 | BZCGL防爆电磁阀 | ZCG-F | ||||||||||||||
防爆等级:dIIBT4、dIICT5(含氢气） | 法兰连接 | |||||||||||||||
安装提示 | 线圈竖直向上 | |||||||||||||||
备注 | 常开阀完全打开或关闭，至少需要0.1Mpa的压差 | |||||||||||||||
